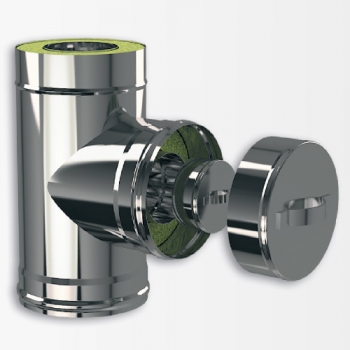

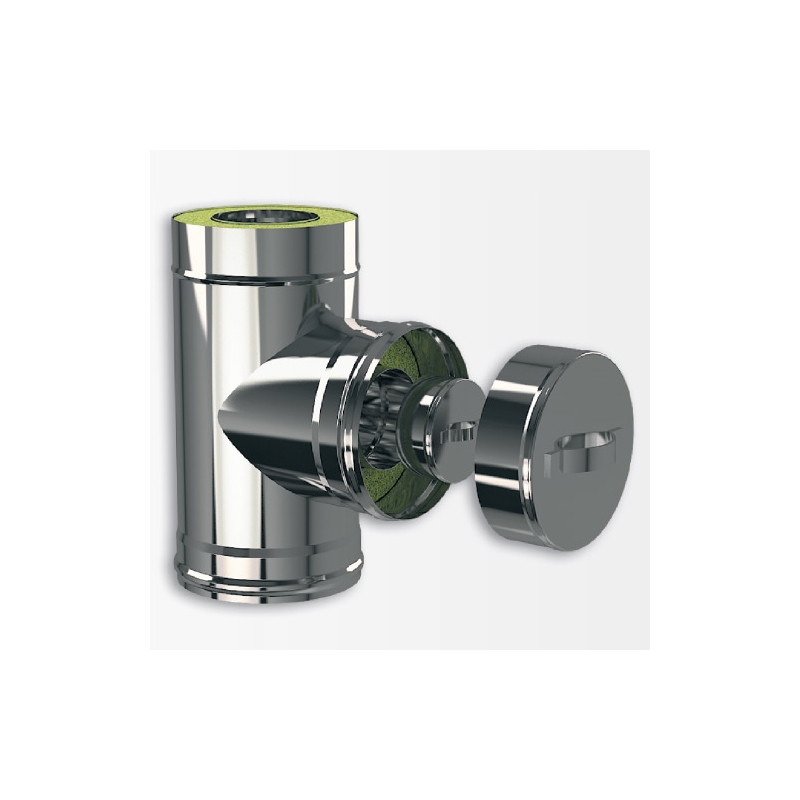

Тройник-сэндвич 90° ревизия с заглушкой
СТр90Р
Тройник-сэндвич 90° ревизия с заглушкой
Тройник-сэндвич 90° ревизия с заглушкой - изоляция 50 мм
|

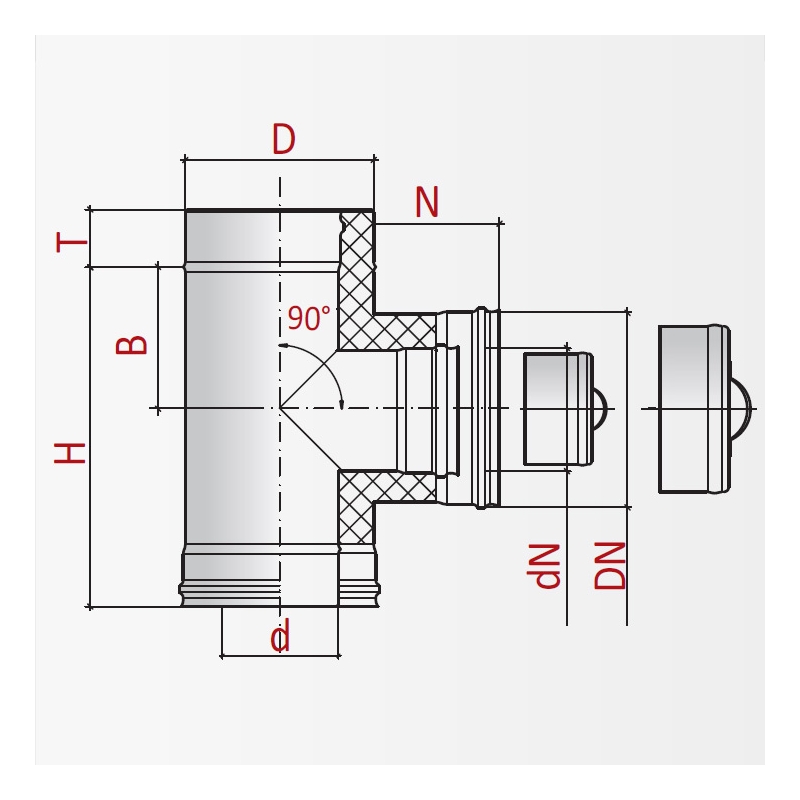

d |
80 |
100 |
110 |
115 |
120 |
130 |
150 |
160 |
180 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
|
D |
160 |
200 |
200 |
200 |
220 |
230 |
250 |
260 |
280 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
850 |
900 |
|
dN |
80 |
100 |
110 |
115 |
120 |
130 |
150 |
160 |
180 |
200 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
|
DN |
160 |
200 |
200 |
200 |
220 |
230 |
250 |
260 |
280 |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
|
H |
305 |
345 |
345 |
345 |
365 |
375 |
395 |
405 |
425 |
440 |
440 |
440 |
440 |
440 |
440 |
545 |
525 |
525 |
525 |
525 |
525 |
525 |
|
В |
125 |
145 |
145 |
145 |
155 |
160 |
170 |
175 |
185 |
193 |
193 |
193 |
193 |
193 |
193 |
245 |
225 |
225 |
225 |
225 |
225 |
225 |
|
N |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
|
T |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
75 |
75 |
75 |
75 |
75 |
75 |
|
масса 0,5x0,5 кг |
2,56 |
3,75 |
3,74 |
3,74 |
4,43 |
4,79 |
5,54 |
5,92 |
6,73 |
7,53 |
8,70 |
9,81 |
10,92 |
12,03 |
13,14 |
• |
• |
• |
• |
• |
• |
• |
|
масса 0,8x0,5 кг |
• |
4,06 |
4,08 |
4,09 |
4,82 |
5,22 |
6,05 |
6,48 |
7,39 |
8,28 |
9,64 |
10,94 |
12,24 |
13,54 |
14,84 |
19,26 |
• |
• |
• |
• |
• |
• |
|
масса 0,8x0,8 кг |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
22,20 |
23,91 |
25,63 |
• |
• |
• |
|
масса 1,0x0,8 кг |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
30,98 |
32,92 |
34,86 |
- для сэндвичей 0,5x0,5 с диаметрами от 80x160 до 200x300 отвод тройников формируется методом «Вытяжки»
- для сэндвичей 0,8x0,5 с диаметрами от 110x200 до 200x300 отвод тройников формируется методом «Вытяжки»
- для остальных сэндвичей отвод тройников формируется методом «Приварки»
- внешний и внутренний контура отвода тройника (dNxDN) выполняются из стали толщиной 0,5 мм вне зависимости оттолщины стали основной трубы (dxD)
Тройник-сэндвич 90° ревизия с заглушкой - изоляция 25 мм
|
d |
80 |
100 |
110 |
130 |
150 |
160 |
180 |
200 |
230 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
|
D |
130 |
150 |
160 |
180 |
200 |
210 |
230 |
250 |
280 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
850 |
|
dN |
80 |
100 |
110 |
130 |
150 |
160 |
180 |
200 |
230 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
|
DN |
130 |
150 |
160 |
180 |
200 |
210 |
230 |
250 |
280 |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
|
H |
275 |
295 |
305 |
325 |
345 |
355 |
375 |
395 |
425 |
440 |
440 |
440 |
440 |
440 |
440 |
545 |
525 |
525 |
525 |
525 |
525 |
|
В |
110 |
120 |
125 |
135 |
145 |
150 |
160 |
170 |
185 |
193 |
193 |
193 |
193 |
193 |
193 |
245 |
225 |
225 |
225 |
225 |
225 |
|
N |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
|
T |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
75 |
75 |
75 |
75 |
75 |
|
масса 0,5x0,5 кг |
1,86 |
2,32 |
2,57 |
3,08 |
3,62 |
3,91 |
4,51 |
5,14 |
6,14 |
6,81 |
7,68 |
8,55 |
9,42 |
10,29 |
• |
• |
• |
• |
• |
• |
• |
|
масса 0,8x0,5 кг |
• |
2,59 |
2,87 |
3,46 |
4,08 |
4,41 |
5,10 |
5,82 |
6,99 |
7,75 |
8,81 |
9,87 |
10,93 |
11,99 |
13,05 |
16,72 |
• |
• |
• |
• |
• |
|
масса 0,8x0,8 кг |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
19,64 |
21,06 |
• |
• |
• |
|
масса 1,0x0,8 кг |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
25,90 |
27,55 |
29,20 |
- для сэндвичей 0,5x0,5 с диаметрами от 80x130 до 250x300 отвод тройников формируется методом «Вытяжки»
- для сэндвичей 0,8x0,5 с диаметрами от 110x160 до 200x250 отвод тройников формируется методом «Вытяжки»
- для остальных сэндвичей отвод тройников формируется методом «Приварки»
- внешний и внутренний контура отвода тройника (dNxDN) выполняются из стали толщиной 0,5 мм вне зависимости оттолщины стали основной трубы (dxD).
Сэндвич дымоходы 0,5/316 // 0,5/304 изоляция 25 мм
| Наименование/Диаметры | Арт. | 130х180 | 150х200 | 200х250 | 250х300 |
| толщина стали (справочно) | 0,5+0,5 | 0,5+0,5 | 0,5+0,5 | 0,5+0,5 | |
| Сэндвич-ревизия с заглушкой | cd.12 | 9552 | 10955 | 14977 | 19597 |
Сэндвич дымоходы 0,5/316 // 0,5/304 изоляция 50 мм
| Наименование/Диаметры | Арт. | 130х230 | 150х250 | 200х300 | 250х350 |
| толщина стали (справочно) | 0,5+0,5 | 0,5+0,5 | 0,5+0,5 | 0,5+0,5 | |
| Сэндвич-ревизия с заглушкой | cd.12 | 11998 | 13619 | 18200 | 22675 |
Сэндвич дымоходы 0.8/316 // 0,5/304 изоляция 50 мм
| Наименование/Диаметры | Арт. | 115х200 | 120х220 | 130х230 | 150х250 | 200х300 | 250х350 |
| толщина стали (справочно) | 0,8+0,5 | 0,8+0,5 | 0,8+0,5 | 0,8+0,5 | 0,8+0,5 | 0,8+0,5 | |
| Сэндвич-ревизия с заглушкой | cd.12 | 11309 | 12567 | 13508 | 15441 | 20900 | 26387 |
