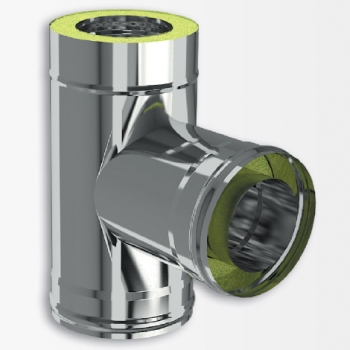

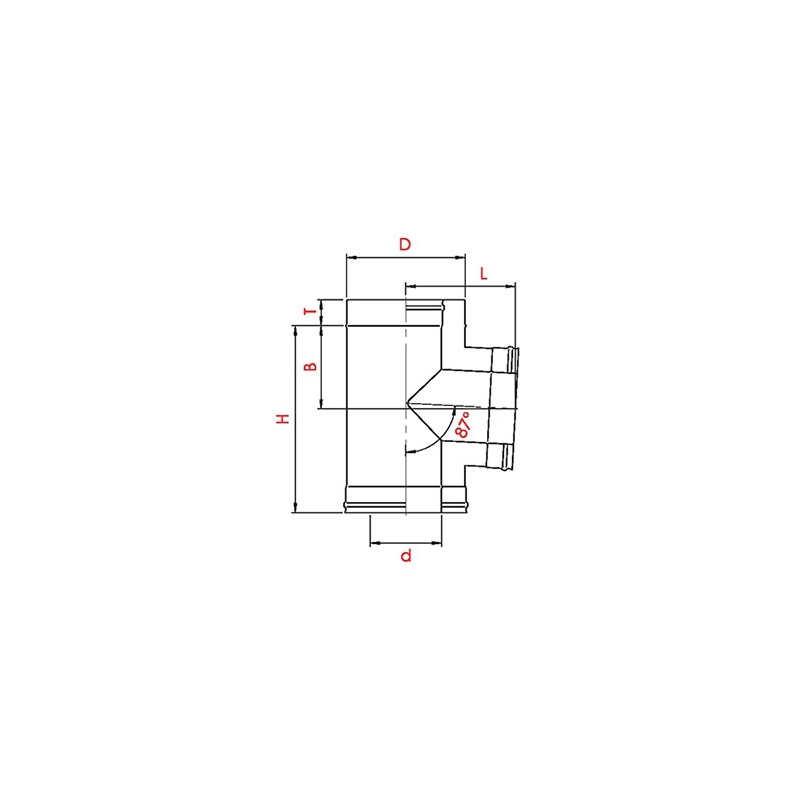

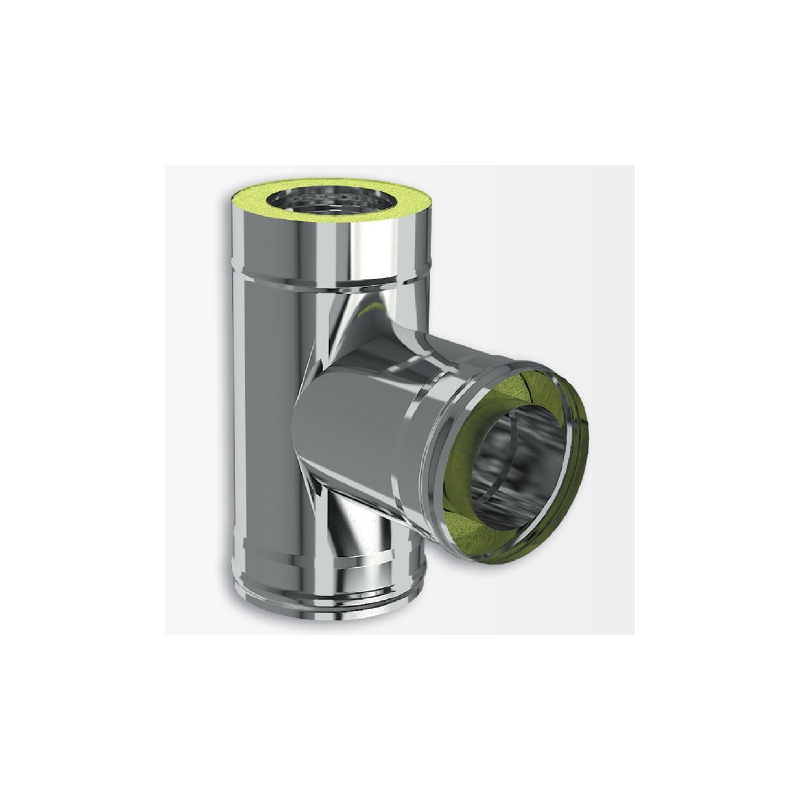

Тройник-сэндвич 87° - изоляция 50 мм
|
d |
80 |
100 |
110 |
115 |
120 |
130 |
150 |
160 |
180 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
|
D |
160 |
200 |
200 |
200 |
220 |
230 |
250 |
260 |
280 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
850 |
900 |
|
L |
180 |
200 |
200 |
200 |
210 |
215 |
225 |
230 |
240 |
250 |
275 |
300 |
325 |
350 |
375 |
450 |
475 |
500 |
525 |
550 |
575 |
600 |
|
H |
305 |
345 |
345 |
345 |
365 |
375 |
395 |
405 |
425 |
440 |
495 |
545 |
595 |
645 |
695 |
845 |
875 |
925 |
975 |
1025 |
1075 |
1125 |
|
В |
125 |
145 |
145 |
145 |
155 |
160 |
170 |
175 |
185 |
193 |
220 |
245 |
270 |
295 |
320 |
395 |
400 |
425 |
450 |
475 |
500 |
525 |
|
T |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
75 |
75 |
75 |
75 |
75 |
75 |
|
масса 0,5x0,5 кг |
2,14 |
3,19 |
3,16 |
3,13 |
3,76 |
4,06 |
4,68 |
5,01 |
5,67 |
6,35 |
8,27 |
10,38 |
12,68 |
15,19 |
• |
• |
• |
• |
• |
• |
• |
• |
|
масса 0,8x0,5 кг |
• |
3,60 |
3,60 |
3,60 |
4,27 |
4,62 |
5,34 |
5,73 |
6,50 |
7,30 |
9,54 |
12,01 |
14,70 |
17,63 |
20,79 |
28,64 |
• |
• |
• |
• |
• |
• |
|
масса 0,8x0,8 кг |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
37,13 |
41,97 |
47,09 |
• |
• |
• |
|
масса 1,0x0,8 кг |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
56,75 |
62,87 |
69,28 |
Для внешних и внутренних контуров сэндвичей:
- при толщине стали 0,5 мм - отвод тройников диаметром 80-300 формируется методом «Вытяжки»
- при толщине стали 0,8 мм - отвод тройников диаметром 110-200 формируется методом «Вытяжки»
- при остальных толщинах и диаметрах - отвод тройников формируется методом «Приварки»
Тройник-сэндвич 87° - изоляция 25 мм
|
d |
80 |
100 |
110 |
130 |
150 |
160 |
180 |
200 |
230 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
|
D |
130 |
150 |
160 |
180 |
200 |
210 |
230 |
250 |
280 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
850 |
|
L |
165 |
175 |
180 |
190 |
200 |
205 |
215 |
225 |
240 |
250 |
275 |
300 |
325 |
350 |
375 |
450 |
475 |
500 |
525 |
550 |
575 |
|
H |
275 |
295 |
305 |
325 |
345 |
355 |
375 |
395 |
425 |
440 |
495 |
545 |
595 |
645 |
695 |
845 |
875 |
925 |
975 |
1025 |
1075 |
|
В |
110 |
120 |
125 |
135 |
145 |
150 |
160 |
170 |
185 |
193 |
220 |
245 |
270 |
295 |
320 |
395 |
400 |
425 |
450 |
475 |
500 |
|
T |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
75 |
75 |
75 |
75 |
75 |
|
масса 0,5x0,5 кг |
1,51 |
1,88 |
2,07 |
2,48 |
2,92 |
3,14 |
3,61 |
4,11 |
4,89 |
5,41 |
6,95 |
8,61 |
10,42 |
• |
• |
• |
• |
• |
• |
• |
• |
|
масса 0,8x0,5 кг |
• |
2,23 |
2,47 |
2,97 |
3,50 |
3,77 |
4,34 |
4,95 |
5,90 |
6,53 |
8,41 |
10,42 |
12,62 |
15,02 |
17,60 |
• |
• |
• |
• |
• |
• |
|
масса 0,8x0,8 кг |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
27,96 |
32,07 |
36,14 |
• |
• |
• |
|
масса 1,0x0,8 кг |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
44,22 |
49,82 |
54,57 |
Для внешних и внутренних контуров сэндвичей:
- при толщине стали 0,5 мм - отвод тройников диаметром 80-300 формируется методом «Вытяжки»
- при толщине стали 0,8 мм - отвод тройников диаметром 110-200 формируется методом «Вытяжки»
- при остальных толщинах и диаметрах-отвод тройников формируется методом «Приварки»
Сэндвич дымоходы 0,5/316 // 0,5/304 изоляция 25 мм
| Наименование/Диаметры | Арт. | 130х180 | 150х200 | 200х250 | 250х300 |
| толщина стали (справочно) | 0,5+0,5 | 0,5+0,5 | 0,5+0,5 | 0,5+0,5 | |
| Сэндвич-тройник 90° | cd.11 | 6317 | 7329 | 10250 | 13762 |
Сэндвич дымоходы 0,5/316 // 0,5/304 изоляция 50 мм
| Наименование/Диаметры | Арт. | 130х230 | 150х250 | 200х300 | 250х350 |
| толщина стали (справочно) | 0,5+0,5 | 0,5+0,5 | 0,5+0,5 | 0,5+0,5 | |
| Сэндвич-тройник 90° | cd.11 | 8280 | 9477 | 12877 | 16889 |
Сэндвич дымоходы 0.8/316 // 0,5/304 изоляция 50 мм
| Наименование/Диаметры | Арт. | 115х200 | 120х220 | 130х230 | 150х250 | 200х300 | 250х350 |
| толщина стали (справочно) | 0,8+0,5 | 0,8+0,5 | 0,8+0,5 | 0,8+0,5 | 0,8+0,5 | 0,8+0,5 | |
| Сэндвич-тройник 90° | cd.11 | 8034 | 9048 | 9789 | 11300 | 15577 | 20602 |
