Цилиндры кашированные Хотпайп Увеличить

Цилиндры кашированные Хотпайп

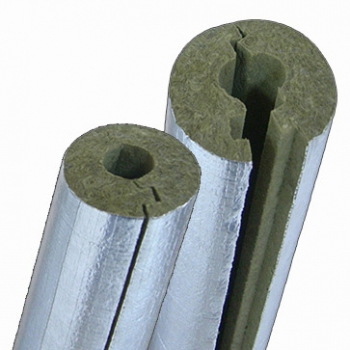

Базальтовая теплоизоляция изготавливается из минеральной ваты на основе базальтовых пород двух видов: Цилиндры Хотпайп и Цилиндры Хотпайп Alu (кашированными армированной алюминиевой фольгой). Все цилиндры в месте продольного соединения имеют «тепловой замок».

Подробнее

Дополнительные сведения

Наименование изделия:

Цилиндры теплоизоляционные из минеральной ваты на синтетическом связующем по ТУ 5769-001-628415391-2009

Описание изделия:

Цилиндры изготавливаются из минеральной ваты на основе базальтовых пород двух видов: Цилиндры Хотпайп и Цилиндры Хотпайп Alu (кашированными армированной алюминиевой фольгой).

Все цилиндры в месте продольного соединения имеют «тепловой замок», который препятствует возникновению «тепловых мостиков» при переменной рабочей температуре трубопроводов (компенсация теплового расширения), а также позволяет снизить влияние некачественного монтажа на эксплутационные характеристики. По спецзаказу возможно изготовление цилиндров с поперечным тепловым замком («цилиндр в цилиндре»).

Цилиндры при внешнем диаметре от 250 мм поставляются в виде двух сегментов, свыше 500 мм — трёх сегментов.

Прайс лист на цилиндры СП-АЛУ на синтетическом связующем, кашированные алюминиевой фольгой

Толщина, мм → 20 мм 25 мм 30 мм 40 мм 50 мм 60 мм 70 мм 80 мм 90 мм 100 мм 110 мм 120 мм 130 мм 140 мм 150 мм
Диаметр, мм ↓
12 мм 174,60 218,60 244,30 319,10 434,80 544,60 704,60 840,00 1058,40 1191,60 1438,30 1698,20 2066,40 2338,60 2787,60
15 мм 176,40 220,90 247,20 322,00 436,10 545,90 711,20 841,30 1074,70 1217,90 1489,60 1699,40 2105,50 2379,80 2827,70
18 мм 177,90 222,50 248,50 323,30 437,40 553,20 712,50 842,60 1075,90 1219,20 1490,80 1700,70 2138,20 2422,50 2883,00
20 мм 184,10 234,20 251,70 362,30 448,20 554,10 743,50 853,40 1076,80 1220,00 1491,70 1701,60 2163,30 2605,50 2911,80
21 мм 184,50 234,60 252,50 362,70 448,70 558,70 744,00 853,80 1077,20 1220,40 1492,10 1702,00 2180,40 2616,90 2926,50
25 мм 195,20 249,80 271,20 370,20 470,40 576,20 745,60 873,80 1107,70 1284,30 1586,70 1831,80 2233,50 2675,10 2986,70
27 мм 209,00 254,50 275,50 372,70 481,00 600,40 788,90 874,70 1108,60 1285,10 1587,60 1832,60 2252,10 2699,30 3017,90
28 мм 216,70 267,30 287,10 407,20 496,60 600,80 789,30 895,10 1159,70 1285,50 1658,80 1881,80 2244,50 2681,70 2984,20
30 мм 220,60 268,50 289,60 410,00 500,80 601,70 790,20 895,90 1160,50 1286,40 1659,70 1882,70 2272,70 2706,30 3015,80
32 мм 224,00 273,30 304,30 410,80 523,20 602,50 791,00 896,80 1161,40 1287,20 1660,50 1883,50 2292,30 2731,60 3048,10
34 мм 230,40 277,80 309,80 432,10 537,10 628,60 783,80 912,60 1162,20 1358,60 1661,40 1884,40 2322,00 2770,00 3081,10
35 мм 236,30 288,00 320,40 443,80 537,60 629,00 832,50 978,80 1219,50 1359,00 1718,90 1967,20 2332,10 2783,20 3097,90
38 мм 242,30 290,30 322,40 445,10 543,00 630,30 833,80 980,10 1245,70 1410,30 1720,20 1968,50 2523,60 2823,80 3132,60
42 мм 269,90 306,70 330,10 449,10 544,70 693,10 836,80 1060,70 1247,40 1550,70 1721,90 2120,20 2567,00 2880,00 3203,70
45 мм 277,20 315,10 339,40 450,40 546,00 730,60 884,40 1062,00 1312,60 1600,60 1790,80 2181,90 2582,60 2876,40 3203,70
48 мм 286,40 319,00 360,40 466,90 566,90 724,30 885,70 1063,20 1313,80 1601,80 1792,00 2183,20 2617,20 2920,70 3241,60
50 мм 308,10 346,70 377,20 494,60 584,00 747,80 914,70 1135,50 1387,00 1659,70 1792,90 2184,00 2640,80 2951,10 3280,00
54 мм 309,80 348,30 383,90 496,30 585,60 749,50 931,40 1137,20 1388,70 1661,40 1794,60 2185,70 2689,60 2998,30 3340,10
57 мм 311,10 358,60 391,60 497,60 592,30 793,10 932,70 1163,40 1440,40 1662,60 1864,00 2286,90 2727,50 3047,00 3381,60
60 мм 316,10 361,00 398,20 509,70 650,80 804,40 933,90 1220,00 1491,70 1663,90 1865,30 2288,20 2766,80 3080,80 3424,20
64 мм 317,80 380,80 428,90 532,40 682,00 855,10 1072,80 1283,80 1586,30 1790,30 2098,50 2392,90 2821,00 3132,90 3468,60
70 мм 365,00 392,90 456,50 534,90 710,60 857,70 1075,40 1286,40 1588,90 1861,10 2101,00 2395,40 2892,70 3224,00 3560,20
76 мм 371,10 415,60 465,10 570,40 713,20 893,50 1102,90 1288,90 1591,40 1863,60 2186,60 2397,90 2968,60 3301,70 3657,20
80 мм 389,60 421,60 488,80 600,70 762,00 924,50 1189,80 1340,60 1701,60 2096,80 2288,20 2525,30 3016,50 3362,60 3708,40
89 мм 406,20 437,90 496,80 598,90 808,20 984,80 1193,60 1344,40 1855,40 2100,60 2292,00 2529,10 3135,00 3470,70 3842,90
102 мм 453,30 502,50 594,20 719,60 835,60 1052,80 1369,80 1501,00 2142,80 2289,00 2526,20 2828,60 3285,10 3659,70 4020,00
108 мм 458,60 535,50 596,70 722,10 838,10 1055,40 1372,30 1503,50 2145,30 2291,60 2528,70 2831,20 3365,90 3737,00 4115,10
114 мм 475,60 550,60 621,70 741,30 986,90 1057,90 1374,90 1506,10 2147,80 2294,10 2531,20 2833,70 3451,30 3818,00 4182,10
121 мм 527,60 583,10 642,20 876,80 1014,80 1221,60 1435,10 1860,50 2313,70 2525,70 2665,60 3009,80 3542,00 3903,30 4252,10
127 мм 548,50 589,70 644,70 858,80 987,40 1185,40 1400,10 1728,00 2203,70 2453,30 2593,10 2960,40 3561,90 3940,30 4337,10
133 мм 581,50 635,50 676,70 864,40 1032,50 1188,00 1402,70 1730,50 2206,20 2455,80 2595,70 2962,90 3637,00 4003,10 4416,20
140 мм 634,50 666,80 715,90 929,90 1095,50 1252,00 1530,10 1861,60 2209,20 2458,80 2784,30 3184,80 3715,90 4100,20 4499,20
156 мм 719,60 692,30 766,00 985,00 1159,90 1358,80 1631,00 2022,10 2253,50 2782,60 2964,20 3430,20 3904,70 4307,60 4763,40
159 мм 733,50 699,80 773,50 986,30 1161,10 1383,30 1615,00 2023,40 2254,70 2783,90 2965,50 3431,50 3936,20 4346,10 4810,90
162 мм   732,00 804,50 1021,00 1213,90 1428,90 1734,30 2024,60 2487,80 2785,20 2966,70 3484,70 4050,60 4437,20 4911,20
168 мм   736,40 822,10 1023,50 1216,40 1431,40 1736,90 2027,20 2490,40 2787,70 2969,30 3487,20 4117,30 4557,10 4963,00
178 мм   788,00 876,30 1069,30 1414,30 1559,10 1877,00 2222,70 2815,70 2965,00 3192,40 3792,10 4256,10 4687,00 5118,30
194 мм   836,40 934,50 1192,70 1476,10 1615,90 1883,80 2334,00 2822,50 2971,80 3188,40 3804,00 4446,30 4874,40 5343,60
208 мм   887,40 1004,80 1231,80 1492,70 1686,70 2058,20 2334,00 2828,40 3196,60 3489,40 4220,50 4668,60 5132,10 5644,50
219 мм   944,10 1009,50 1270,00 1525,10 1750,00 2062,90 2466,00 2833,10 3201,30 3497,60 4228,90 4845,20 5295,00 5778,90
230 мм   991,60 1105,10 1337,20 1622,70 1890,60 2261,50 2618,00 3185,50 3200,30 3816,10 4237,40 4989,30 5468,90 5919,80
240 мм   1022,10 1153,90 1341,40 1735,40 1979,70 2265,70 2645,60 3192,90 3498,30 3823,70 4344,60 5092,50 5593,70 6066,90
245 мм   1027,10 1156,10 1408,30 1737,50 2065,40 2373,60 2647,70 3196,60 3502,10 3827,60 4348,50 5145,70 5658,30 6143,30
259 мм   1068,10 1211,80 1498,30 1871,60 2071,30 2522,60 2809,30 3207,00 3512,80 4188,20 4733,80 5364,90 5860,40 6383,60
273 мм   1139,60 1220,60 1504,20 2031,30 2147,70 2517,50 2819,70 3217,60 3523,60 4199,20 4745,00 5545,40 6077,70 6558,90
289 мм     1334,50 1594,70 2053,00 2169,50 2664,30 3030,40 3830,60 3846,30 4268,20 5255,60 5780,30 6277,80 6876,10
295 мм     1397,60 1597,20 2055,60 2276,70 2668,80 3035,00 3835,30 3876,10 4273,10 5260,50 5848,80 6359,20 6974,40
305 мм     1469,80 1601,50 2046,30 2284,10 2843,40 3042,70 3843,10 3884,00 4281,20 5268,80 5989,10 6526,50 7079,10
324 мм     1481,80 1852,80 2145,60 2404,10 2984,10 3057,50 3858,20 4249,20 4296,90 5284,70 6216,50 6798,80 7402,30
356 мм     1592,00 1870,50 2192,20 2565,20 3251,10 3304,80 4259,00 4306,90 5358,70 5883,90 6636,50 7205,50 7889,10
371 мм     1682,10 1881,80 2203,70 2729,60 3338,50 3925,40 4271,50 4319,60 5371,60 5897,00 6822,70 7426,60 8027,30
377 мм     1686,60 1878,60 2208,40 2734,40 3343,40 3930,30 4307,80 4324,70 5376,80 6030,90 7047,00 7669,60 8290,50
406 мм     1819,00 2220,70 2474,20 2924,80 3612,40 3954,60 4806,00 4823,40 5910,30 6399,90 7463,60 8045,40 8733,80
426 мм     1954,70 2249,10 2654,30 2941,30 3629,20 3971,70 4823,40 4841,10 5928,40 6810,20 7696,40 8317,80 9057,50
533 мм     2392,10 2774,00 3225,70 3508,80 4491,60 4603,40 5550,20 6425,20 6883,10 7930,50 9209,90 9967,30 10853,90
558 мм     2418,70 2918,20 3256,20 4105,00 4525,90 5019,00 6056,20 6465,30 7578,40 8598,10 9585,30 10404,40 11131,60
590 мм     2661,60 3153,90 3344,50 4506,50 5057,00 5066,10 6105,70 6909,40 7632,90 8655,10 10002,10 10891,6 11686,00
600 мм     2672,60 3165,70 3357,10 4519,80 5071,10 5081,00 6121,40 6925,80 7650,10 8673,00 10020,90 10911,10 11970,20
610 мм     2683,70 3177,60 3369,70 4533,20 5085,20 5095,90 6137,10 6942,30 7667,40 8691,10 10230,00 11158,60 11990,50
612 мм     2685,90 3180,00 3372,20 4535,90 5088,10 5098,90 6140,20 6945,60 7670,80 8694,70 10233,80 11162,60 11994,60
630 мм     2706,10 3201,50 3571,50 4560,20 5113,80 5126,00 6511,70 6975,50 7702,10 9475,60 10466,80 11437,10 12309,20
714 мм     3063,40 3724,20 3883,10 5163,50 5813,80 6646,60 7693,30 7771,50 8801,70 10546,10 11772,30 12691,00 13758,60
720 мм     3405,00 3941,30 4394,60 5172,00 5822,80 6656,10 7703,20 8108,60 9560,90 10557,40 11784,10 12703,30 13771,30
762 мм     3455,80 3995,30 4451,90 5232,60 5886,60 6723,20 7773,50 8182,20 9637,60 10637,40 12409,00 13425,50 14617,60
813 мм     3519,30 4439,90 4843,80 5884,70 6446,50 7203,80 8187,40 8896,90 9732,60 11879,70 13113,60 14245,10 15143,40
820 мм     3528,20 4449,30 4853,70 5895,20 6457,50 7215,30 8199,50 8909,60 9745,80 11893,40 13127,90 14259,90 15601,40
822 мм     3530,70 4452,00 4856,60 5898,20 6460,70 7218,60 8203,00 8913,20 9749,60 11897,40 13132,00 14264,10 15605,70
914 мм     4096,70 4725,90 5375,30 6520,20 6961,60 8036,60 8989,40 9831,30 10841,30 12623,00 14362,50 15709,70 16791,10
1016 мм     4237,30 5207,50 6001,60 7036,80 8207,80 8547,70 9925,50 10941,80 12188,20 13762,90 15829,20 17461,30 18790,20
1020 мм     4242,90 5213,50 6007,90 7043,40 8214,70 8554,90 9933,00 10949,60 12196,40 13771,30 15837,90 17470,40 18799,60
1220 мм     5322,20 6416,50 7680,40 8798,40 10320,80 11460,00 13068,70 13970,00 15606,40 17149,40 19035,30 20590,50 21528,90
1420 мм     6431,30 7371,90 9047,10 10583,40 11864,80 13509,80 14987,10 16367,20 18025,80 20067,30 21763,80 23773,60 24997,20
