В системах вентиляции проблема избыточного шума встречается довольно часто. К сожалению, из-за не достаточно совершенных методик акустического расчета и заведомо неполных или несоответствующих действительности данных по подбираемому оборудованию, после завершения монтажа пригодится констатировать факт, что в помещении слишком шумно.
Тонкие стенки воздуховодов, а также соответствующего шумоглушащего оборудования вибрируют, распространяя шум. Характер такого шума сильно зависит от скоростей потока воздуха, от формы и площади сечения воздуховодов, а также от наличия сужений и углов поворота воздуховодов.

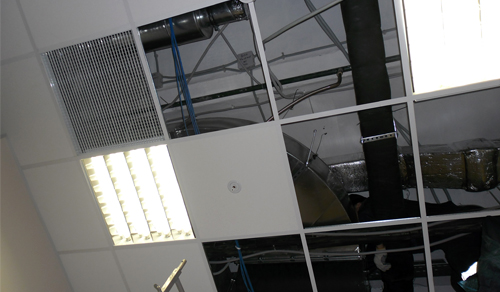

Не спасают акустические потолки: в них достаточно много щелей и монтажных отверстий; а иногда не достаточно эффективны также сами перекрытия и стены.
В подобных случаях для подбора технического решения рекомендуется проведение акустического замера, в результате которого будут оценены вероятные источники шума и достоверно установлены превышения эквивалентного уровня звука в дБА и уровней звукового давления в дБ в спектре частот 31.5, 63, 125, 250, 500, 1000, 2000, 4000, 8000 Гц.
Далее предложен акустический материал или комплекс акустических материалов для эффективного решения задачи.
Наиболее частым решением проблемы на практике является оклейка воздуховода и агрегатов звукоизолирующим демпфирующим материалом K-FONIK ST GK 072 (12 мм).
Материал K-FONIK ST GK хорошо клеится на металлические поверхности клеем К-414, либо оборачивается и механически крепится внахлёст. В результате образуется изолирующий кокон. По результатам исследований НИИ Строительной Физики РААСН эффективность одного слоя шумоизоляции K-FONIK ST GK 072 составляет от 7 до 15 дБА, в зависимости от спектра шума.
Если известен уровень звукового давления воздушного шума по октавным полосам, а так же сечение воздуховода, можно подобрать материал для звукоизоляции, согласно его эффективности.
Испытания НИИ Строительной физики лаборатория «Защиты от шума вентиляционного и инженерного технологического оборудования»
Уровни звукового давления, дБ, в октавных полосах частот, Гц | ||||||||||
Эффективность установки |
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Гц | |
Круглый воздуховод д 200 мм | ||||||||||
7 | 8 | 7 | 5 | 13 | 19 | 23 | 28 | дБ | ||
Прямоугольный 200 х 100 мм | ||||||||||
7 | 7 | 9 | 15 | 14 | 11 | 8 | 6 | дБ | ||
Прямоугольный 500 х 250 мм | ||||||||||
5 | 8 | 6 | 10 | 13 | 12 | 10 | 11 | дБ |
Материал K-FONIK ST GK монтируется внахлест. Для удобства работы с материалом, рекомендуется предварительно зачистить мягкий вспененный слой.
Наиболее эффективно работает звукоизоляция при полной оклейке всех поверхностей вентсистемы, избегая звуковых мостиков через неизолированные части. Большую роль играют так же правильно подобранные элементы крепежа и заделка проходов через стены и перекрытия специальной акустической пеной, акустическими герметиками или материалом K-FONIK open cell 240 (25 мм).
В случае аэродинамического шума, лучше всего установить абсорбционный глушитель. Но когда такой возможности нет можно попытаться его с имитировать, оклейкой части воздуховода шумопоглощающими материалом изнутри.
Эффективности глушителей типа «облицованный канал», дБ на прямых участках. Испытания НИИ Строительной физики лаборатория «Защиты от шума вентиляционного и инженерного технологического оборудования».
Материал воздуховода, мм | Толщина слоя ЗПМ, мм |
Среднегеометрические частоты октавных полос, Гц |
|||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
Облицованный канал в круглой трубе диаметром 200 мм | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
1. K-FONIK ST B20 AD | 20 | 2 | 2 | 2 | 4 | 17 | 12 | 23 | 19 |
2. K-FONIK PU B20 AD | 20 | 1 | 2 | 1 | 5 | 13 | 42 | 32 | 30 |
3. K-FONIK open cell 240 | 25 | 3 | 6 | 5 | 10 | 10 | 18 | 24 | 26 |
4. K-FONIK FIBER AD | 10 | — | 3 | 3 | 5 | 7 | 13 | 17 | 17 |
Если эффективности конструкции недостаточно, рекомендуем рассмотреть многослойные системы из звукоизолирующих и звукопоглощающих материалов, рассмотренные в разделе «Шумоизоляция промышленных трубопроводов».
При увеличении сечения воздуховода, эффективность «облицовки канала» уменьшается.
При акустических расчетах, пользуются так же понятием Уровня Звуковой Мощности, которые при необходимости пересчитываются в Уровни Звукового Давления.
Для снижения уровня звуковой мощности в поворотах, при облицовки вссей внутренней поверхности канала, следует руководствоваться данными
*. «Звукоизоляция и звукопоглощение» Учебное пособие. Москва АСТ Астель 2004 г. Глава 19
Место облицовки и ширина поворота D, мм |
Снижение уровней звуковой мощности, дБ, при среднегеометрических частотах октавных полос, Гц | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
До поворота при D: | ||||||||
125 | 0 | 0 | 0 | 1 | 5 | 8 | 6 | 8 |
250 | 0 | 0 | 1 | 5 | 8 | 6 | 8 | 11 |
500 | 0 | 1 | 5 | 8 | 6 | 8 | 11 | 11 |
1000 | 1 | 5 | 8 | 6 | 8 | 11 | 11 | 11 |
После поворота при D: | ||||||||
125 | 0 | 0 | 0 | 1 | 6 | 11 | 10 | 10 |
250 | 0 | 0 | 1 | 6 | 11 | 10 | 10 | 10 |
500 | 0 | 1 | 6 | 11 | 10 | 10 | 10 | 10 |
1000 | 1 | 6 | 11 | 10 | 10 | 10 | 10 | 10 |
2000 | 6 | 11 | 10 | 10 | 10 | 10 | 10 | 10 |
До и после поворота при D: | ||||||||
125 | 0 | 0 | 0 | 1 | 6 | 12 | 14 | 16 |
250 | 0 | 0 | 1 | 6 | 12 | 14 | 16 | 18 |
500 | 0 | 1 | 6 | 12 | 14 | 16 | 18 | 20 |
1000 | 1 | 6 | 12 | 14 | 16 | 18 | 18 | 18 |
Примечание. Данные справедливы, если длина облицованного участка составляет не менее 2D, а толщина облицовки равно 10% ширины D. Для облицовок меньшей толщины длину облицованного участка следует пропорционально увеличивать. |
От схемы облицовки каналов, зависит эффективность шумоглушения, особенно для сечений воздуховодов, со сторонами более 1000 мм.
Форма проходного сечения |
Диаметр или ширина трубопровода, мм |
Частоты октавных полос, Гц | ||||
63 | 125 | 250 | 500 | ≥1000 | ||
Круглая | 75-200 | 0,1 | 0,1 | 0,15 | 0,15 | 0,3 |
200-400 | 0,06 | 0,1 | 0,1 | 0,15 | 0,2 | |
400-800 | 0,03 | 0,06 | 0,06 | 0,1 | 0,15 | |
800-1600 | 0,03 | 0,03 | 0,03 | 0,06 | 0,06 | |
Прямоугольная | 75-200 | 0,6 | 0,6 | 0,45 | 0,3 | 0,3 |
200-400 | 0,6 | 0,6 | 0,45 | 0,3 | 0,2 | |
400-800 | 0,6 | 0,6 | 0,3 | 0,15 | 0,15 | |
800-1600 | 0,45 | 0,3 | 0,15 | 0,1 | 0,06 |
Схема облицовки | Размер h, м | ΔLp, дБ, при среднегеометрических частотах октавных полос, Гц | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
4 | 1 | 1,5 | 2 | 3 | 3,5 | 3,5 | 3,5 | 3,5 | |
2 | — | 1,5 | 2,5 | 3 | 3 | 3 | 3 | 3 | |
4 | 1,5 | 2,5 | 3 | 3 | 3 | 3 | 3 | 3 | |
2 | 1 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | |
4-8 | 2,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | |
2 | 3 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
4-8 | 4 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
1 | 1,5 | 3 | 5 | 7 | 7 | 7 | 7 | 7 | |
2 | 3 | 6 | 7 | 7 | 7 | 7 | 7 | 7 |
