Акустические экраны и выгородки

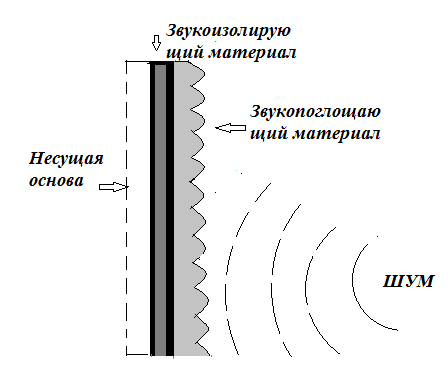

Принцип работы акустического экрана, это возведение препятствия на пути распространения шума, обладающего шумопоглощающим и шумоизолирующим свойством. Звуковые волны огибают препятствия (явление дифракции), по этому эффективность экрана рассматривается, только в пределах звуковой тени и в зависимости от частотной составляющей шума. Чем более низкочаcтотный шум, тем сложнее с ним бороться.
Приближенная зависимость эффективности Акустического экрана от высоты, при расстоянии 50 м.
*** «Инженерная акустика, теория и практика борьбы с шумом» Н. И. Иванов Москва Логос 2010 г.
| Высота , м | Эффективность дБ А |
| 2 | 5-6 |
| 3 | 7-9 |
| 4 | 10-12 |
| 5 | 13-15 |
| 6 | 15-17 |
При подборе высоты экрана, следует уделить внимание парусным нагрузкам, увеличению нагрузок на несущее основание и крепежу.
Критерий для выбора ширины экрана: Уровень звука, в расчетной точке, должен быть на 3 дБА, меньше, чем нормативное требование.

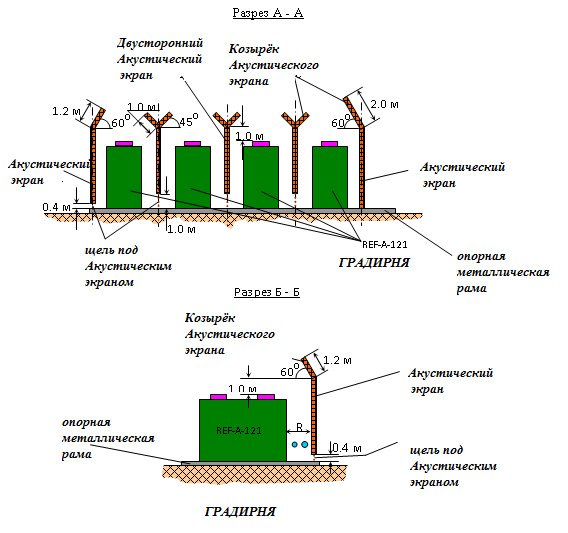

Наиболее эффективны экран «Г» и «Т» образной формы, на 1- 3 дБА относительно вертикального, причем при увеличении угла козырька от 50 до 150 градусов так же увеличивает эффективность. Облицовка звукопоглощающим материалом, дополнительно дает 4-6 дБа.
Минимальное расстояние от экрана до шумного агрегата 1 м.
